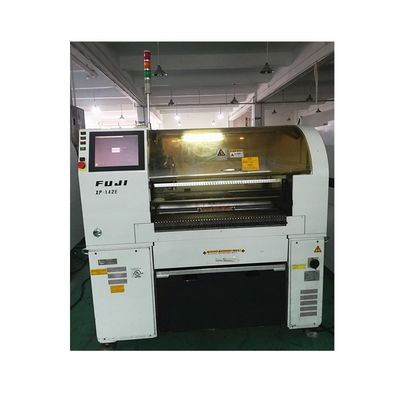

SMT pcb montaj hattı Makine FUJI XP142 Al ve Yerleştir Makine

FUJI XP142 pick and place makinesi, yüzeye montaj bileşenlerinin baskılı devre kartlarına (PCB'ler) yüksek hızda ve doğru bir şekilde yerleştirilmesi için elektronik üretim endüstrisinde kullanılan gelişmiş bir ekipmandır. Yerleştirme doğruluğunu, hızını ve çok yönlülüğünü artıran çok çeşitli işlevsellik ve özellikler sunar.

PCB BOYUTU

MAKS 457X356mm;MİN 50X50mm

PCB kalınlığı

3--4.0mm

doğruluk

±0.050mm cpk≧1.00；±0.040mm cpk≧1.00(QFP)

hız

0.165s/adet,21.800CPH

Bileşen aralığı

0402-25mm*20mm yükseklik:6mm

Makine boyutu

U:1.500mm/G: 1300mm/Y: 1.408.5mm

Makine ağırlığı

yaklaşık 1.800KG

1. Bileşen Yerleşimi: FUJI XP142 pick and place makinesi, yüzeye montaj bileşenlerinin PCB'lere hassas bir şekilde yerleştirilmesi konusunda uzmanlaşmıştır. Bileşenleri besleyicilerden doğru bir şekilde almak ve PCB'deki belirlenmiş konumlara yerleştirmek için gelişmiş görüntü sistemleri ve robotik kollar kullanır.
2. Yüksek Hızlı Yerleştirme: Makine, bileşenlerin hızlı ve verimli bir şekilde yerleştirilmesini sağlayan yüksek hızlı çalışmaya sahiptir. Hızlı dönüş süreleri ve gelişmiş üretim verimliliği sağlayan çoklu yerleştirme kafalarına ve sağlam bir konveyör sistemine sahiptir.
3. Bileşen Uyumluluğu: FUJI XP142 pick and place makinesi, dirençler, kapasitörler, entegre devreler (IC'ler), küresel ızgara dizileri (BGA'lar), dörtlü düz no-lead (QFN'ler) ve mikrodenetleyiciler dahil olmak üzere çok çeşitli yüzeye montaj bileşenlerini destekler. Çeşitli bileşen boyutlarına ve türlerine uyum sağlayarak, çeşitli PCB montaj gereksinimleri için uygun hale getirir.
4. Görüş Sistemleri ve Hizalama: Makine, hassas bileşen hizalaması ve denetimi sağlayan gelişmiş görüş sistemleri ile donatılmıştır. Bu sistemler, yerleştirme işlemi sırasında doğru hizalama sağlamak için bileşen konumlarını ve yönlerini doğru bir şekilde belirlemek için kameralar ve görüntü işleme algoritmaları kullanır.
5. Besleyici Esnekliği: FUJI XP142 makinesi, bant besleyiciler, çubuk besleyiciler ve tepsi besleyiciler dahil olmak üzere çeşitli besleyici türlerini destekler. Farklı bileşen türlerinin ve paketleme formatlarının kolay ve verimli bir şekilde işlenmesini sağlayarak, sorunsuz ve kesintisiz üretim sağlar.
6. Akıllı Besleyici Yönetimi: Makine, akıllı besleyici yönetimi özelliklerine sahiptir. Her besleyicideki bileşen envanterini otomatik olarak algılayabilir ve izleyebilir, bileşen kullanımını optimize edebilir ve üretim çalışması arasındaki kurulum süresini azaltabilir. Bu özellik, üretkenliği artırır ve operasyonel hataları en aza indirir.

FUJI XP142 pick and place makinesi, aşağıdakiler dahil olmak üzere çok çeşitli PCB montaj uygulamaları için uygundur:

1. Yüzeye Montaj Teknolojisi (SMT) Montajı: Yüzeye montaj bileşenlerine sahip PCB'lerin üretiminde kullanılır. Makine, bileşenleri PCB pedlerine doğru bir şekilde yerleştirerek, sonraki lehimleme işlemi sırasında hassas hizalama ve güvenilir lehim bağlantıları sağlar.
2. Prototip Geliştirme: Makine, prototip geliştirme ve küçük ölçekli üretim için idealdir. Esnekliği ve hızlı kurulum süresi, PCB tasarımlarının hızlı bir şekilde tekrarlanmasını ve doğrulanmasını sağlayarak, verimli ürün geliştirme döngülerini kolaylaştırır.
3. Orta ila Yüksek Hacimli Üretim: FUJI XP142 makinesi, orta ila yüksek hacimli üretim ortamları için uygundur. Yüksek hızlı yerleştirme yetenekleri ve verimli besleyici yönetimi, büyük miktarlarda PCB'nin hızlı ve güvenilir bir şekilde montajını sağlar.
4. Çoklu Proje Üretimi: Makine, aynı üretim çalışmasında farklı PCB tasarımlarının üretildiği çoklu proje üretimini işleyebilir. Projeler arasında hızlı geçiş imkanı sunarak, duruş süresini en aza indirir ve çeşitli PCB montajlarının verimli bir şekilde üretilmesini kolaylaştırır.
5. Otomotiv, Tüketici Elektroniği ve Telekomünikasyon: FUJI XP142 pick and place makinesi, otomotiv, tüketici elektroniği ve telekomünikasyon dahil olmak üzere çeşitli sektörlerde uygulama alanı bulur. Bu sektörlerin yüksek kalite ve güvenilirlik gereksinimlerini karşılayarak, bileşenlerin doğru ve tutarlı bir şekilde yerleştirilmesini sağlar.

FUJI XP142 pick and place makinesi, PCB montajında yüksek hızlı ve hassas bileşen yerleşimi için gelişmiş işlevsellik sağlar. Elektronik üretim sürecinde kritik bir rol oynayarak, elektronik ürünlerin verimli üretimini ve güvenilir performansını sağlar.
