| Adedi: | 1 adet |
| fiyat: | pazarlık edilebilir |
| Standart ambalaj: | 1. tahta sandık 2. Siparişiniz olarak |
| Teslim süresi: | 5-8 gün |
| Ödeme yöntemi: | T/T, Western Union, Paypal, Kredi kartı |
| Tedarik kapasitesi: | Haftada 10 Adet/Adet |

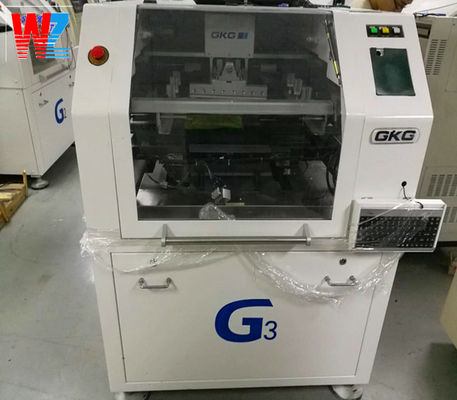

Kullanım Direncili SMT AOI Makinesi GKG G3 G5 PCB Test Ekipmanı
Adı: GKG AOI makinesi
Marka: GKG
Model: GKG G3 AOI makinesi
Spesifikasyon: GKG G3 AOI makinesi
Durum: orijinal/kopya
Kalite: en iyi kalite
Varlık: büyük
Ödeme: L/C T/T D/P Western Union Paypal Para Gram ve Diğerleri
Gönderi: Üç gün içinde
Garanti: 1 yıl
Teslimat: FedEx, UPS, DHL, gerekirse
Paket: köpük korumalı karton kutu
G5 tam otomatik baskı makine görüşünün yüksek doğruluğu ve yüksek istikrarıdır.
Yeni nesil tam otomatik baskı makinesi üretimi gelişme eğilimi uluslararası önde gelen
Teknoloji eşzamanlı görüş, yüksek çözünürlüklü görsel işleme, iletim sisteminin yüksek hassasiyeti,
Süspansiyon uyumlu kazık.
Spesifikasyon:
Yüksek hassasiyet için tasarlanmış GKG Serisi Yüksek hassasiyetli Otomatik Lehimleme Yapıştırıcı
SMT endüstrisinde çelik ağ baskı veya şablon baskı.
Baskı PCB boyutu:50mm x 50mm ~ 400x340mm;
PCB kalınlığı: 0.4mm ~ 6mm
FPC kalınlığı: 0.6 mm (Jig hariç)
1Tüm yeni 3. nesil şablon X kiriş yapısı, daha uygun ve doğru yerleştirme lehimli pasta operatörleri ekleyin
Çelik ağ;Yeni tip tork X kirişi, lehim pasta ve toz çöküntüsünü çözmek, makinenin kullanım ömrünü uzatmak;
2Basınç aygıtı üzerinde ölçeklenebilir, PCB baskı kolay deformasyon göz önünde bulundurarak tablet dışarı yapabilirsiniz, gerekmez
Bir süreliğine baskı kullanmak tekrar geri dönebilir.
3, Tüm makine ithalat kendi kendini yağlayan rehber ray kullanın, rehber ray yağ eklemek için gerekli değildir, beş yıl içinde rehber
Beş yıl içinde ücretsiz bakım.
4X Y1 Y2 ABD'de HAYDON doğrusal motor, Japon hassas sürüş vida, kendi kendine yağlanan rehber ray, doğruluğu sağlamak için
5, Net çerçeve Y otomatik olarak konumlandırmak, hızlı otomatik şablon karşı noktası fark edebilirsiniz;
6Baskı başının istikrarını sağlamak için baskı işleminde yüksek dayanıklılıklı çelik kullanan kıvrımlı bıçak kirişi;
Yüzen tip kazıklama sistemi, benzersiz elastik kalmak cihazı, kazıklama düşme sürecinde çok iyi koruma yapabilir
Şablon ve kazık.
| Ürün | Parametreler | |
| Yer doğruluğunu tekrarla. | ±0.01mm ((Test verileri ve yöntemi mevcut) | |
| Baskı Doğruluğu | ±0.025mm ((Sınav verileri ve yöntemi mevcut) | |
| Yazdırma Hızı / Döngü Zamanı | <8s (Yazdırma ve Temizlik hariç) | |
| Ürün Değişimi | <5 dakikalık | |
| Ekran Şablon Boyutu/Min-Max | 737mm X737mm | |
| Ekran Şablon Boyutu/KalınlığıNeyse. | 20 mm ~ 40 mm | |
| PCB Boyutu/Min-Max/Kalınlığı | 50X50mm-400X370mm/0.4~6mm | |
| PCB çarpma oranı | - Evet.% 1(Çapraz uzunluğuna dayanarak) | |
| Tablonun Altı Boyutu | 15 mm(Standart yapılandırma), 25mm | |
| Tahta Kenarının Boyutu | 3 mm | |
| Taşıyıcı yüksekliği | 900±40 mm | |
| Taşıyıcı Yönü | Soldan sağa; Sağdan sola; Soldan sola; Sağdan sağa | |
| Taşıyıcı Hızı | 100-1500mm/s Programlanabilir kontrol | |
| Yönetim Kurulu | Destek Sistemi | Mıknatıslı iğne/Bölge destek bloğu/Gümüş otomatik iğne(İsteğe bağlı) |
| Sıkıştırma sistemi | Elastik yan sıkıştırma/Vakum nozel/uzantı tipi Z yönlü masa ayarları | |
| Yazdırma başlığı | İki bağımsız Motorlu baskı başlığı | |
| Squeegee Hızı | 6~300mm/s | |
| Squeegee Basıncı | 0-10kg yazılım kontrolü(Kapalı döngü basınç geri bildirimi), görünür basınç değeri | |
| Squeegee açısı | 60° (Standard)/55°/45° | |
| Squeegee tipi | Çelik squeegee (standart), kauçuk squeegee ve diğer squeegee türleri özelleştirilmelidir. | |
| Çelik örgüt ayrılma hızı | 0.1~20mm/s Programlanabilir Kontrol | |
| Temizlik Yöntemi | Kuru tip, ıslak tip, vakum tipi (Programlanabilir temizlik yöntemleri kombinasyonu) | |
| Tablo Düzenleme Arası | X: ± 3 mm; Y:±7mmθ:±2° | |
| Fiducial Point türü | Fiducial noktasının standart geometrik şekli, bağlama yastığı / Stencil deliği | |
| Kamera Sistemi | Tek dijital kamerayukarı/aşağı görüş sistemi için | |
| Hava basıncı | 4~6Kg/cm2 | |
| Hava tüketimi | Yaklaşık 0.07m3 /min | |
| Kontrol Yöntemi | PC Kontrolü | |
| Güç kaynağı | AC:220±10%,50/60HZ 1Φ 1.5KW | |
| Makine Boyutları/Kütle | Tam olarak modeline bağlı. | |
| Operasyon TempÇürütme | -20°C ~ +45°C | |
| Nitelik Operasyonu | %30~60% | |
İlgili Ürün
FUJI, JUKI, SAMSUNG, YAMAHA, ve diğerleri için tam bir SMT seçme ve yerleştirme makinesine sahibiz.
Fıskiye, SMT toplama ve yerleştirme makinesi, PCB taşıyıcı, silindir ve titreşim besleyicisi, ihtiyacınız olan her şey, sadece bana söyleyin!
Ana marka Fuji YAMAHA Samsung SONY ağır makine
1. SMT yağlama yağı
2. SMT parçaları
3- Fırın ve besleyici
4. SMT kemeri ve makinenin diğer parçaları
