| Adedi: | 1 adet |
| fiyat: | 73239$ |
| Standart ambalaj: | 1. Tahta sandık ve vakum paketi 2. İhtiyaçlarınız doğrultusunda |
| Teslim süresi: | 3-5 gün |
| Ödeme yöntemi: | T/T, Western Union, Paypal, Kredi kartı |
| Tedarik kapasitesi: | 5000 |

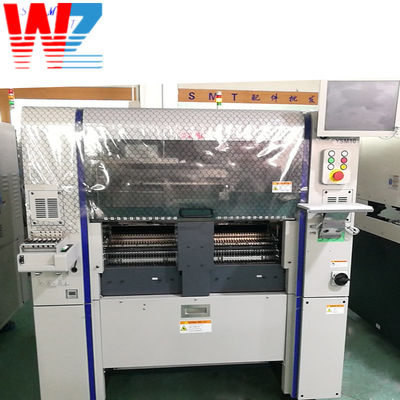

Yamaha YSM10Tam otomatik toplama ve yerleştirme makinesi
The YAMAHA YSM10 pick and place machine is an advanced automated equipment used in the electronics manufacturing industry for high-speed and accurate placement of electronic components onto printed circuit boards (PCBs)Montaj sürecinde verimliliği, hassasiyeti ve üretkenliği artıran bir dizi işlevsellik ve özellik sunar.
| Özellikler | Bayan Chip Monter |
| Uygulanabilir PCB | L 510 x W 460mm - L 50 x W 50mm* Seçenek: L 610 mm'ye kadar kullanılabilir |
| Montaj yeteneği | 46,000CPH (Şirketin en iyi koşulları) |
| Uygulanabilir bileşenler | 03015-W 55 x L 100mm (W 45mm'den fazla için bölünmüş tanıma), H: 15mm veya daha az |
| Montaj doğruluğu | ±0,035 mm (±0,025 mm) Cpk?? 1.0 (3σ) |
| Bileşen türlerinin sayısı | Ayarlama plakaları: En fazla 96 tür (8 mm) Tepsiler: 15 tür (SATS 15 ekipmanları) |
| Güç kaynağı | Üç fazlı AC 200/208/220/240/380/400/416 V ± 10% 50/60 Hz |
| Hava kaynağı | 0.45MPa veya daha fazla, temiz ve kuru durumda |
| Dış boyut | L 1,254 x W 1,440 x H 1,445 mm (çıkıntılar hariç) |
| Ağırlık | 1270 kg |
Belirleme:
| Model | YSM10 | YS12 | YS24 |
| Uygulanabilir PCB | L 510 x W 460mm - L 50 x W 50mm | L510x~W460mm'den L50x~W50mm'e kadar | L50mm x W50mm'den L700mm x W460mm'e kadar |
| Montaj Kapasitesi | 46,000CPH | 36,000CPH | 72,000CPH |
| Değerlendirme Doğruluğu | ±0,035 mm (±0,025 mm) Cpk?? 1.0 (3σ) | +/-0.05mm/CHIP | +/- 0,05 mm (μ + 3σ), +/- 0,03 mm (3σ) |
| Bileşen türlerinin sayısı | 15 tür (SATS 15 ekipmanları, Max, JEDEC) | 120 tür ((Max, 8mm bant rulo dönüşümü) | 120 tür (En fazla 8 mm genişliğinde bant rulo dönüşümü) |
| Uygulanabilir bileşenler | 03015-W 55 x L 100 mm, H: 15 mm veya daha az | 0402 ((Metrik taban) □32*mm bileşenlere kadar | 0402 ila 32x32mm maksimum (Yüksekliği 6,5mm veya daha az) |
| Dış Boyutlar | L 1,254 x W 1,440 x H 1,445mm | L 1,254 x W 1,440 x H 1,445mm | L1,254x W1,687x H1,445mm |
Smt Chip Monter'ın ana özellikleri
1) YAMAHA Pick and Place Makine Hızı, geleneksel modellere göre %25 veya daha fazla artış gösterir ve dünyanın en hızlı montaj kapasitesine ulaşır.İdeal konseptine dayanan, baş değiştirmeye gerek kalmadan yüksek hızı korurken çok çeşitli bileşenleri işleyebilen tek başlı çözüm, üst model Z:LEX YSM20'den yetiştirilen çeşitli teknolojileri tanıttık.Üst model ve yeni nesil servo sistemi gibi aynı hafif ve kompakt evrensel tip HM (High-Speed Multi) başı gibi en son teknolojiyi benimseyerek, increases of 25% or more are achieved compared with conventional machines (YS12) in the 1-Beam 1-Head machine class to realize a mounting capacity of the world's fastest at 46000 CPH (in the Company's optimum conditions) At the same time, 03015 (0,3 mm x 0,15 mm) ultra küçük yongalardan 55 mm x 100 mm ve 15 mm yükseklikte büyük bileşenlere kadar işleyecek kadar çok yönlüdür.
Ek olarak, YAMAHA Pick and Place Machine tarama kamerasının performansını iyileştirerek, yüksek hızlı montaj için bileşen boyutu uyumluluğu aralığını 8mm'den 12mm'ye genişlettik.
2) Üretim sitesi gereksinimlerine esnek bir şekilde uyum sağlamak için ölçeklenebilirlik
Seçim için çeşitli seçenekler mevcuttur. Bunlardan biri de sATS15, otomatik bir yedekleme tepsi tipi bileşen besleme cihazı, ANC,otomatik olarak nozel değiştirebilen bir oto nozel istasyonu, yüksek hızda ve yüksek hassasiyetle 6,5 mm'den yüksek veya 12 mm'den büyük kare boyutlu bileşenleri tanıyan çoklu kamera.Teyp besleyicisi, YS serisinde kullanılan elektrikli akıllı besleyiciler SS besleyicisi ve ZS besleyicisi tarafından desteklenir..
3) Masa üretimi için geliştirilmiş işlevsellik
Z:TA-R YSM40R ve Z:LEX YSM20, otomatik olarak bileşen verileri oluşturmak ve takip etmek için e-Vision ile, Karmaşık şekillerden bileşen verilerini kolayca oluşturmak için akıllı tanıma.
Video
Video
Video
Video
Video
Video
Video
Video
Video
Video
|
|
