Kalite Yüksek hassasiyetli PCB panelleri kesicisi Off Line Multi Blades Otomatik Fabrika

Yüksek hassasiyetli PCB panelleri kesicisi Off Line Multi Blades Otomatik

Name: Yüksek hassasiyetli PCB panelleri kesicisi Off Line Multi Blades Otomatik
Brand: Shenzhen Wenzhan Electronic Technology Co., Ltd.
SKU: Y-S168CS1
Price: 1,550.00 USD
Availability: InStock

Ürün modeli

Y-S168CS1

Menşei ülke

Çin

Adedi

1 adet

Birim fiyat

pazarlık edilebilir

Ödeme yöntemi

T/T, Western Union, PayPal, Kredi Kartı

Tedarik kapasitesi

3000

Ürün Ayrıntıları

Vurgulamak:

Multi Blades PCB Çizelge Kesicisi

Çevrimdışı PCB Panelli Çekme Kesicisi

Yüksek hassasiyetli pcb düzenleme ekipmanları

Product Name: Off-line Çoklu Bıçaklı Otomatik PCB Depaneler Makinası

MODEL: Y-S168CS1

Dimension(L*W*H): 1270mm*1200mm*1850mm

Single Table Cutting Range: 330MM*360MM*50MM

Principal Axis: XONJE/ Kavos (isteğe bağlı)

Spindle Tool: çap 0,8 mm ~ 3 mm

Air Pressure: 5kg/cm2

Machine Weight: 700kg

Ürün Tanımı

Ayrıntılı özellikler ve özellikler

Yüksek hassasiyetli Off-line Multi Blades Otomatik PCB Depaneler Makinesi PCB Kesme Makinesi Ayrıcı Depaneler

Y-S168CS1Depanelizer serisi esas olarak freze kesicisinin yüksek hızlı çalışmasını kullanır, çift platformlu dört eksenli servo sürücüsü, önceden programlanmış yola göre çoklu bağlı PCB'yi ayırmak için,El kırma veya V-CUT veya itme kesme kusurlarının değiştirilmesi, stres hasarı, ürün kalitesini artırmak ve hurda oranını azaltmak.

WIN7 sistem işletim arayüzü. Kesme yolunu öğretmek ve düzenlemek için yüksek pikselli CCD üretim programını kullanır. Tek bir adımda değiştirilebilir ve simüle edilebilir. İki servo hareketli platform kullanır.Üst ve alt substratlar için PCB değişim cihazı olarak, makinenin boş zamanını etkili bir şekilde azaltabilir, böylece daha yüksek üretim verimliliğine ve kalitesine ulaşabilir.Çift çalışma masası çifteleme, daha hassas bir programlama için büyük, orta ve küçük üç pencere ile donatılmış, orijinal hedefin temelinde dikdörtgen bir çerçeve eklenmiştir,Programlama daha sezgisel ve doğru bir programlamadır., MAKE geometrik hizalama otomatik olarak yakalanır, iki tablo tamamen parametrelerinden bağımsızdır. geleneksel üç eksenli makine ile karşılaştırıldığında, yanıt daha hızlı,parametreler daha bağımsız., verimlilik daha yüksektir ve kesim doğruluğu daha garantilidir.

Görsel sistem:

Yüksek pikselli renkli CCD ve büyük büyütme lensleri program öğretimi ve düzenleme simülasyon işlevlerine yardımcı olabilir.Otomatik MARK konumlandırma ve düzeltme sistemi kesme doğruluğunu artırır ve tahtanın yerinde olmaması nedeniyle tahta hasar görmesini önler. Sol ve sağ programları kopyalamak ve modelleri değiştirmek daha hızlı. 1D / 2D barkod okuma ve kaydetmek veya yüklemek için isteğe bağlı barkod okuma fonksiyonu,İzlenebilirlik ve dijital yönetim için uygun olan.

Yüksek hızlı spindle:

İthalat edilen yüksek hızlı spindle, endüstrinin üst düzey bölücülerinde yaygın olarak kullanılan Alman SycoTec ((Kavo) spindle motorunu kullanır. Spindle yüksek bir hıza sahiptir ((60000rpm/min), uzun hizmet ömrü,Uygun montaj ve sökme, ve yumuşak bir kesim yüzeyi, burrs ve kusurları olmadan. aynı zamanda daha uzun bir hizmet ömrüne sahip olmasını sağlayan orijinal SycoTec 4424 Spindle frekans dönüştürücüsü ile donatılmıştır.Daha yüksek kesme tork, ve en düşük sıcaklık artışı etkisi.

Y-S168CS1teknik parametreler
proje	teknik parametreler
XYUZ hareket aralığı	875MM620MM50MM*50MM
Tek masa kesim aralığı	420MM520MM50MM
Kurşun vida / rehber ray	HIWIN vida kılavuzu
konumlandırma doğruluğu	±0.01mm
Servo sistemi	Dört eksenli servo motor
ana eksen	XONJE/ Kavos (ihtiyaç duyulmaz)
Döner frekans dönüşümü	Yüksek hızlı frekans dönüştürücü
Döner hızı	2000 rpm/min ~ 60000 rpm/min
Spindle aracı	0.8mm~3mm
Kontrol sunucusu	Endüstriyel bilgisayar
Kesme hızı	1mm/s~100mm/s
Kesme fonksiyonu	Düz çizgileri, kemerleri ve daireleri kesebilir.
Elektrostatik tedavi	Elektrostatik eliminatör
Toz toplama modu	İsteğe bağlı alt toz toplama veya üst toz toplama
Kod tarama MES fonksiyonu	Destek (ihtimal)
Toz toplayıcı boyutu	1050mm800mm550mm
Güç kaynağı gücü	Üç fazlı beş kablo 380v 3kw (toz toplayıcı dahil)
hava basıncı	5kg/cm2
Makine boyutu	1270mm1200mm1850mm
makine ağırlığı	700 kg

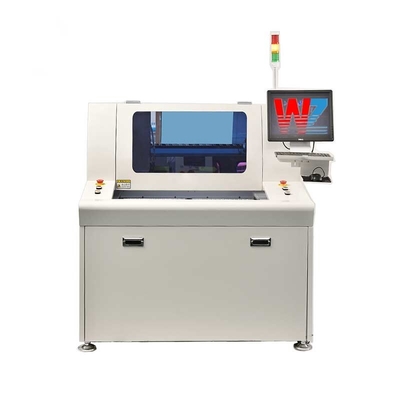

Yüksek hassasiyetli PCB panelleri kesicisi Off Line Multi Blades Otomatik 0

Yüksek hassasiyetli PCB panelleri kesicisi Off Line Multi Blades Otomatik 1
