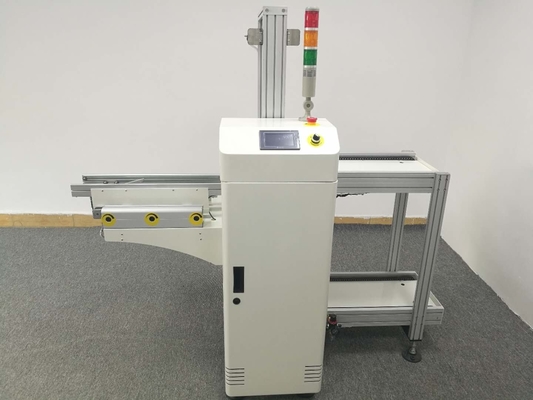

SMT Ekipman Dergisi PCB yükleyici Üretim hattı için kullanılan yükleyici

SMT Equipment Magazine PCB yükleyici Üretim hattı için kullanılan yükleyici

PCB yükleyicisi, elektronik üretim endüstrisinde yaygın olarak kullanılan PCB kartlarının otomatik yüklenmesi ve taşınması için kullanılan bir cihazdır.Üretim hattındaki malzeme taşımacılığının verimliliğini ve doğruluğunu artırırken insan kaynaklarının kullanımını ve üretim sürecinde hataları azaltırİşte bir PCB yükleyici kullanımı hakkında ayrıntılı bir giriş ve talimatlar.

PCB yükleyicisi tipik olarak aşağıdaki bileşenlerden oluşur:

1. Konveyör Kemeri: Konveyör kemeri, düz bir konveyörden ve bir çift tahrik tekerleğinden oluşan PCB yükleyicisinin temel bileşenidir.düz taşıyıcı PCB panellerini alır ve taşır, sürüş tekerlekleri ise taşıyıcıyı çalıştırmak için güç sağlar.

2Otomatik Kurul Hizalama Mekanizması: Konveyör kemerinin girişinde bulunan bu mekanizma, yukarıdaki ekipmanlardan alınan PCB kartlarını konveyöre hizalar ve dikey olarak yükler.Genelde robot kolundan oluşur.Robotik kol, PCB levhalarını tutar, çekirdekler onları tutar ve konveyörle hizalandırır ve sensörler levhanın konumunu ve durumunu algılar.

3Kontrol Sistemi: Kontrol sistemi, cihazın çalışmasını izlemek ve kontrol etmekten sorumlu olan PCB yükleyicisinin beyni olarak hizmet eder.Operatörler parametre ayarlayabilir.Kontrol sistemi genellikle bir bilgisayar ve ilgili yazılım içerir.

PCB yükleyici için kullanım talimatları şunlardır:

1Parametre ayarlama: Öncelikle, kontrol sisteminde konveyör kemeri hızı, giriş ve çıkış cihazlarının konumları vb. gibi uygun parametreleri belirli gereksinimlere göre ayarlayın.

2. Cihazı başlatın: Parametreler ayarlarını onayladıktan sonra, cihazın doğru ve güvenli bir şekilde çalıştığını garanti ederek PCB yükleyicisini kontrol sistemi üzerinden başlatın.

3. PCB kart montajı: İşlenecek PCB kartlarını otomatik hizalama mekanizmasının alıcı alanına yerleştirin. Robot kolu otomatik olarak onları alacak ve konveyörle hizalayacaktır.

4. Taşıma süreci: Bir kez hizalandırıldıktan sonra, PCB panelleri konveyöre taşınır. Konveyör, PCB panelleri belirlenmiş yol boyunca aşağı akım ekipmanlarına taşır,Sürücü tekerlekleri ile sürekli olarak konveyörün çalışması için güç sağlayan.

5Sorun giderme: İşlem sırasında herhangi bir sorun olduğunda, operatörler kontrol sistemindeki hata uyarıları aracılığıyla anormal koşulları inceleyebilir ve uygun sorun giderme adımlarını izleyebilirler.

6. Cihazı durdurun: İş tamamlandığında veya kapatılması gerektiğinde, kontrol sistemini kullanarak PCB yükleyicisinin çalışmasını durdurun.

PCB yükleyicisini kullanırken her zaman güvenliğe öncelik vermek önemlidir.Operatörleri PCB yükleyicisinin kullanım ve bakımıyla tanıştırmak için genellikle özel eğitim gereklidir., düzgün çalışmasını ve maksimum verimliliğini sağlıyor.

Ürün Avantajları

1Özel alüminyum alaşımlı gövde, dergilerin çalışma durumunu daha iyi bilmek için.

2Düzgün kalınlaştırılmış asansör tasarımı istikrarını artırıyor.

3 PLC Kontrolü, çok fonksiyonel elektrik devreleri ve program tasarımı.

4Kullanıcı dostu programlama, 4 PITCH seçer, PCB al/gönderme adımını ayarlayabilir.

5Standart SMEMA arayüzü diğer otomasyon ekipmanlarıyla bağlanabilir.

6Derginin aktarımı için mühendislik plastik düz bant kullanılıyor.

7PCB aktarım hızı ayarlanabilir.

8Üç noktalı konumlandırma, dergilerin doğru konumlandırılmasını sağlamak için yukarı aşağı pnevmatik sıkıştırma.

9İtme koruma sistemi PCB'nin zarar görmemesini sağlar.
