| Adedi: | 1 adet |
| fiyat: | pazarlık edilebilir |
| Standart ambalaj: | 1. tahta sandık 2. Siparişiniz olarak |
| Teslim süresi: | 3-5 gün |
| Ödeme yöntemi: | T/T, Western Union, Paypal, Kredi kartı |
| Tedarik kapasitesi: | Haftada 10 Adet/Adet |

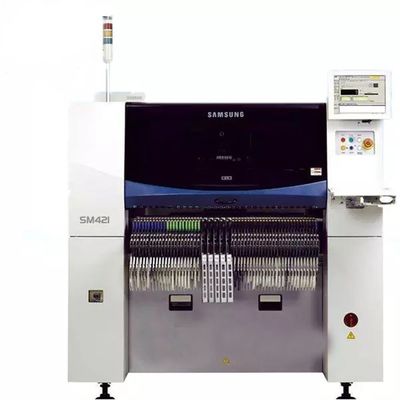

İyi durumda SMT toplama ve yerleştirme makinesi SAMSUNG SM421
BuSM421 Al ve Yerleştir MakinesiElektronik üretiminde, yüzey montaj bileşenlerini basılı devre kartlarına (PCB) yerleştirmek için kullanılan yüksek hızlı ve yüksek hassasiyetli bir makinedir.Elektronik endüstrisinde önde gelen bir isim..
SM421, PCB'deki bileşenleri doğru bir şekilde tanıyabilen ve hizalayabilen bir görme sistemi ile donatılmıştır.Yüksek bir yerleştirme oranı ve daha fazla verimliliğe yol açan.
Bu makine, dirençler, kondansatörler, entegre devreler (IC'ler), top ızgara dizileri (BGA'lar) ve küçük kontur transistörleri (SOT'ler) de dahil olmak üzere çeşitli bileşen türlerini monte edebilmektedir.0201'den (0'ya kadar bir bileşen aralığı var..2 mm x 0,1 mm) 32 mm x 32 mm'ye kadar, çok çeşitli PCB montaj gereksinimleri için uygundur.
BuSM421Saatte 42.000 bileşen (CPH) maksimum yerleştirme hızı ve ±0,03 mm doğruluğa sahiptir, bu da bileşenlerin kesin ve verimli yerleştirilmesini sağlar.PCB'ye doğru uyumlu olduklarından emin olmak için yerleştirilmeden önce bileşenleri tarayan çift doğruluklu bir görme sistemine sahiptir.
SM421 seçme ve yerleştirme makinesini kullanmak için operatörün şu adımları izlemesi gerekir:
1. PCB'yi hazırlayın: PCB'nin temiz olduğundan ve bileşen yerleştirilmesi için uygun şekilde hazırlandığından emin olun.
2. Makineyi ayarlayın: Gerekli bileşenleri makinenin besleyicilerine yükleyin. SM421 aynı anda 120 farklı bileşen türünü işleyebilir.
3. Makineyi programlamak: Gerekli talimatları ve bileşen yerleştirme verilerini makinenin arayüzüne girer.ve yerleştirilecek her bileşen miktarı.
4. Görme sistemini kalibre edin: Makinenin görme sisteminin bileşenleri doğru bir şekilde tanımlayabilmesini ve hizalayabilmesini sağlamak için bir kalibrasyon süreci çalıştırın.
5. Yerleştirme işlemini başlatın: Yerleştirme işlemini başlatmak için makineyi başlatın. Makine besleyicilerden bileşenleri alacak ve PCB'deki belirlenmiş pozisyonlara yerleştirecektir.
6. İzle ve denetle: Bileşenlerin doğru bir şekilde ve istenen hızda yerleştirildiğinden emin olmak için makinenin çalışmasını sürekli izleyin.Yerleştirilen bileşenlerin kalitesini, gerekli standartlara uyduğundan emin olmak için düzenli olarak kontrol edin..
7. Bakım ve sorun giderme: Makineyi en iyi durumda tutmak için makine üzerinde düzenli bakım görevleri gerçekleştirin. Üretim kesinti süresini en aza indirmek için herhangi bir sorunu veya hatayı derhal ele alın.
Genel olarak, SM421 Pick and Place Machine, PCB montaj işlemini otomatikleştirmek isteyen elektronik üreticiler için güvenilir ve verimli bir çözümdür.ve çok yönlülük, geniş bir elektronik bileşen boyutu ve şekli için uygundur.
| SM421 Al ve Yerleştirme Makinesi | |
| Montaj Hızı | 21,000 CPH / Chip (IPC9850 Referans) 5,500 CPH / QFP (IPC9850 Temel) |
| Bileşen Aralığı | Max, 0402 (01005) Chip ~ □ 55mm 0603 (0201) Chip ~ □ 55mm (standart) |
| Çip Teorik Hız | 21,000 CPH / çip |
| Montaj aralığı | 0603 küçük çiple □ 22mmIC |
| Yerleştirme doğruluğu | artı veya eksi 0,03 mm |
| PCB boyutu | 460 (L) x 400 (W) mm |
| Cihaz Boyutu | 1650 (L) x 1690 (D) x 1485 (H) |
| Yerleştirme | ± 50μm @ 3σ / Chip, ± 30μm @ 3σ / QFP |
Gelişmiş
Yüksek Hızlı Esnek Monter
SM471 yüksek hızlı yonga platformu temelinde güçlendirilmiş bir görme sistemi olan genel bileşen yerleştiricisi olarak
SM481, aynı sınıfın bileşen yerleştiricileri arasında en yüksek çip yerleştirme hızı olan SM481'i gerçekleştirdi.
Çip yerleştirme hızı 39,000 CPH, aynı sınıfın bileşen yerleştiricilerinin en yüksek hızıdır.
Bir port ve on iğne ile birlikte yeni uçuş vizyonu ve toplama ve yerleştirme hareketini en üst düzeye çıkararak.
Ek olarak, 0402 ((01005 inç) çiplere ve 42mm IC'lere kadar uygulanabilir.
Yüksek hızlı ve yüksek hassasiyetli elektrikle çalıştırılan besleyicilerin uygulanmasıyla yerleştirme kalitesini arttırır.
SM serisi pnevmatik besleyicileri ile uyumlu olarak tasarlanmıştır, müşterinin işletme rahatlığını en üst düzeye çıkarır.
39,000 CPH ((Optimum)
1 portre x 10 spindle/başı
Uygulanabilir parçalar: 0402 ((01005 inç)
~ 42mm ((H15mm)
Uygulanabilir PCB: 460 ((L) x 400 ((W) ((Standard)
Maks. 740 ((L) x 460 ((W) ((Optional)
Yüksek Hız, Yüksek Hassasiyet ve Elektrikle
Sürüklenmiş besleyici
- Otomatik toplama pozisyonu hizalama fonksiyonu
- SM pnevmatik besleyicileri ile uyumludur
Yeni Vakum Sistemi ve Optimizli Alıcı
Yerleştirme Tavsiyesi
SMART besleyici
- Dünyanın ilk Otomatik Yükleme ve Otomatik İkili
İşinizde Yeni Enerji
Yeni Bir Vakum Sistemi Uyguluyor
Temmuz 2013
Gelişmiş Yüksek Hızlı Esnek Monter
BGA ve CSP'nin Polarite Tanıma Parçası
Aynı arasında en yüksek yerleştirme hızını fark eder
Yeni bir uçan kafa uygulayarak sınıf çip yerleştiricileri
Mekanizm 10 spindle ile ve optimize edilmiş
Toplama/yerleştirme hareketi
Parça tanıma izin verildiğinden, parça alımından sonra durmadan
Orijinal On-the-Fly görüntü tanıma teknolojisini uygulayan SM481
Model, parça yerleştirme hızını en aza indirerek en üst seviyeye çıkarır.
Toplama pozisyonu ile yerleştirme pozisyonu arasında hareket ederek ve
Tanımlama süresini neredeyse sıfıra indirdi.
Farkına varıyor.
Yerleştirme Hızı: 39,000 CPH
Yerleştirme doğruluğunu düzeltme sistemi
Çip ±50μm ((Cpk ≥1.0)
Yeni yükseltilmiş yerleştirme doğruluğu kalibrasyonu
Sistem otomatik olarak kontrol eder ve düzeltir
Toplama noktası kaydırma, baş kaydırma, C/V kaydırma vb.
Güvenilir bir parça yerleştirmesini sağlamak için.
Absolute doğruluk ±50μm ((Cpk 1)
Elektrikli Yüksek Hız
ve Yüksek hassasiyetli besleyici
Elektrikli SM besleyici
• 0603/2P/4P'nin entegre kullanımına izin verir
• Otomatik olarak hizalama fonksiyonu ile donatılmıştır
besleyici arasındaki alım pozisyonunu iyileştirmek için
Eşzamanlı alım hızı.
• Çeşitli parça besleme hızlarını
Parça tedarikinin istikrarını artırmak.
• Otomatik besleme alanı tanıma fonksiyonu
SM pnevmatik besleyici ile uyumlu
SM akıllı besleyici
• Otomatik Splicing ile donatılmış dünyanın ilk besleyicisi
ve Otomatik Yükleme fonksiyonları
- İş rahatlığını ve gerçek
üretkenlik, eklemeyi otomatikleştirerek
Normalde parça rulo değiştirme süreci
El yapımı.
Özellikler
Model SM481
Düzleştirme Uçuş Görüşü + Sahne Görüşü ((Önerme)
Spindle sayısı 10 Spindle x 1 Gantry
Yerleştirme Hızı 39,000 CPH ((Optimal)
Yerleştirme
Doğruluk
Çip/QFP
±50μm@μ+3σ/Chip, ±30μm@μ+3σ/QFP
(Standart yongalara dayanarak)
Bileşen
Aralık
Uçmak
Görüş
FOV 24
0402 ((01005 inç) ~ 16mm IC, Bağlantı ((Led Pitch 0.4mm)
* BGA, CSP ((Top Atışı 0.4mm)
Aşama
Görüş
Kurul
Boyut
(mm)
En az 50 ((L) x 40 ((W)
Maksimum
460 ((L) x 400 ((W) 510 ((L) x 460 ((W) ((Option)
610 ((L) x 510 ((W) ((Option) 740 ((L) x 460 ((W) ((Option)
PCB kalınlığı 0.38 ~ 4.2
Besleyici Kapasitesi 120ea / 112ea ((Docking Cart)
Kullanım
Güç
AC 200 / 208 / 220 / 240 / 380 / 415 V
(50/60Hz, 3 fazlı) Max. 4.7kVA
Hava tüketimi
Kütle Yaklaşık 1.655 kg.
Dış Boyut ((mm) 1,650 ((L) x 1,680 ((D) x 1,530 ((H)
Şimdiki Makara
Yeni Makara
• Optimizasyon nedeniyle parça yerleştirme gecikmesinin en aza indirgenmesi
Pnömatik yol
• Parçanın sabitlenmiş toplanmasını ve minimum hava alımını gerçekleştirir
Vakum pompası kullanılarak tüketim
Parçalara ve PCB'lere daha fazla uygulanabilirlik
Yeni Bir Işıklandırma Sistemi Uyguluyor
• 0402 ((01005 inç) 'den 01005 inç'e kadar olan parçalara uygulanır
42mm ((H15mm) ve BGA/CSP parçaları
• Uzun süreli maksimum 740 (L) x 460 (W) PCB'lere uygulanabilir
LED'lere ve ekranlara uygulanan paneller
• Tüm pikapın otomatik olarak tanınmasını destekler
Bir fidüsyal kamera ile donatılmış olarak konum
Sol ve sağ sırasıyla
Eksi biçimli parçalara daha fazla uygulanabilirlik
BGA, CSP vb., üç aşamalı aydınlatma uygulayarak
Sistemler ((Side, Coaxial ve Dış aydınlatma).
İlgili Ürün
FUJI, JUKI, SAMSUNG, YAMAHA, ve diğerleri için tam bir SMT seçme ve yerleştirme makinesine sahibiz.
Fırın, SMT toplama ve yerleştirme makinesi, PCB taşıyıcı,
Silindir, titreşim besleyicisi, ihtiyacınız olan her şey, sadece bana söyleyin!
Ana marka Fuji YAMAHA Samsung SONY ağır makine
1. SMT yağlama yağı
2. SMT parçaları
3- Fırın ve besleyici
4. SMT kemeri ve makinenin diğer parçaları
