Elektronik Ürünler Makine Smd Bga Dönüştürme İstasyonu Makine

BGA rework istasyonu, elektronik üretim endüstrisinde Ball Grid Array (BGA) bileşenlerini yeniden işlemek için kullanılan özel bir ekipmandır. Baskılı devre kartları (PCB'ler) üzerindeki BGA bileşenlerinin sökülmesini ve değiştirilmesini sağlayarak, onarımların ve değişikliklerin yapılmasını sağlar.

BGA rework istasyonu, bir ısıtıcı, bir sıcaklık kontrol sistemi, bir mikroskop ve bir vakum sisteminden oluşan çeşitli temel bileşenlerden oluşur. Isıtıcı, BGA bileşenini ve PCB'yi ısıtmak için kullanılır ve lehimin erimesini ve bileşenin kolayca sökülmesini sağlar. Sıcaklık kontrol sistemi, sıcaklığın doğru ve hassas bir şekilde kontrol edilmesini sağlayarak, aşırı ısı nedeniyle bileşenlere veya PCB'ye zarar verme riskini en aza indirir. Mikroskop, yeniden işleme işlemi sırasında BGA bileşenini incelemek ve hizalamak için kullanılır. Vakum sistemi, yeniden akış işlemi sırasında BGA bileşenini yerinde tutmak ve bileşen ile PCB arasında uygun bir bağlantı sağlamak için kullanılır.

BGA rework istasyonunun arkasındaki temel prensip, yeniden akış lehimleme işlemidir. BGA bileşenleri, bileşenin altında bulunan lehim topları kullanılarak PCB'ye takılır. Yeniden işleme sırasında, BGA rework istasyonu bileşeni ve PCB'yi, lehimin erimesini sağlayacak ve bileşenin kolayca sökülmesini sağlayacak belirli bir sıcaklığa kadar ısıtır. Bileşenin sökülmesinden sonra, PCB'deki lehim pedleri temizlenir ve değiştirme bileşeni için hazırlanır.

BGA Rework istasyonu Değiştirme bileşeni, doğru konumlandırmayı sağlayarak mikroskop kullanılarak PCB'deki lehim pedleriyle hizalanır. Hizalandıktan sonra, bileşen PCB'ye yerleştirilir ve tekrar ısıtılır. Lehim yeniden akar, bileşen ile PCB arasında güçlü ve güvenilir bir bağlantı oluşturur. Vakum sistemi, yeniden akış işlemi sırasında bileşeni yerinde tutmaya yardımcı olarak, uygun hizalamayı sağlar ve bileşenin herhangi bir hareketini engeller.

Tüm işlem boyunca, bileşenlere veya PCB'ye zarar gelmesini önlemek için doğru ve kontrollü bir sıcaklık sağlamak çok önemlidir. Aşırı ısı, termal strese neden olarak bileşen veya PCB arızasına yol açabilir. BGA rework istasyonunun sıcaklık kontrol sistemi, yeniden işleme işlemi boyunca sıcaklığın dikkatli bir şekilde düzenlenmesini sağlayarak, hasar riskini en aza indirir.

Sonuç olarak, BGA rework istasyonu, PCB'lerdeki BGA bileşenlerinin sökülmesi ve değiştirilmesi için kullanılan özel bir ekipmandır. Yeniden akış lehimleme işlemini kullanır ve bir ısıtıcı, bir sıcaklık kontrol sistemi, bir mikroskop ve bir vakum sistemi gibi çeşitli bileşenleri içerir. İstasyon, elektronik üretim endüstrisinde onarımlar, yükseltmeler veya değişiklikler sağlayarak BGA bileşenlerinin verimli ve doğru bir şekilde yeniden işlenmesini sağlar.

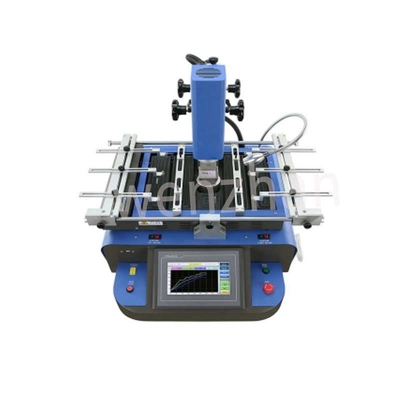

• Model:WDS-620
• Otomatik ve Manuel çalışma sistemi
• 5 milyon CCD kamera optik hizalama sistemi montaj hassasiyeti:±0.01mm
• MCGS dokunmatik ekran kontrolü
• Lazer konumu
• Onarım başarı oranı %99,99

• 8 segment sıcaklık aynı anda ayarlanabilir, Binlerce grup sıcaklık eğrisi kaydedebilir;
• Çalışma sırasında PCB deformasyonunu önlemek için PCB'nin alt kısmı için geniş alanlı IR ısıtıcı ön ısıtma;
• Yüksek hassasiyetli K tipi termokupl kapalı döngü kontrolü ve PID parametre kendi kendine ayarlama sistemi benimsenmiştir, sıcaklık hassasiyet kontrolü ±1℃;
• Kolay kurulum için 360 derece döndürülebilen birçok çeşit titanyum alaşımlı BGA hava nozülü sağlayın;

• Hava çıkış tasarımı, odak ısıtmayı, etkili
  başarı oranını artırmak için;
• Üst hava yeniden akışı ayarlanabilir, herhangi bir çip için uygundur;
• Farklı çip için farklı boyutta nozül donatılmış
