SMD Yeniden işleme istasyonu kaynak ekipmanları BGA Yeniden işleme istasyonu

Elektronik ürünler makineleri pcb hat makinesi smd bga yeniden işleme istasyonu makine

BGA yeniden işleme istasyonu, Elektronik üretim endüstrisinde Top Ağı Dizisi (BGA) bileşenlerini yeniden işlemek için kullanılan özel bir ekipmandır.Basılı devre kartlarında (PCB) BGA bileşenlerinin çıkarılmasını ve değiştirilmesini sağlar, onarımların ve değişikliklerin yapılmasını sağlar.

BGA yeniden işleme istasyonu, bir ısıtıcı, bir sıcaklık kontrol sistemi, bir mikroskop ve bir vakum sistemi de dahil olmak üzere birkaç önemli bileşenden oluşur.Isıtıcı BGA bileşenini ve PCB'yi ısıtmak için kullanılırSıcaklık kontrol sistemi, sıcaklığın doğru ve hassas bir şekilde kontrol edilmesini sağlar.Aşırı ısı nedeniyle bileşenlere veya PCB'ye zarar verme riskini en aza indirmekMikroskop, BGA bileşenini yeniden işleme sürecinde incelemek ve hizalamak için kullanılır.Vakum sistemi, BGA bileşenini tekrar akış sürecinde yerinde tutmak ve bileşen ile PCB arasında uygun bir bağlantı sağlamak için kullanılır..

BGA yeniden işleme istasyonunun arkasındaki temel ilke, geri akış lehimleme işlemidir. BGA bileşenleri, bileşenin altındaki lehim topları kullanarak PCB'ye bağlanır.BGA yeniden işleme istasyonu bileşeni ve PCB'yi kaynakları eriten belirli bir sıcaklığa kadar ısıtırBileşen çıkarıldıktan sonra, PCB üzerindeki leylek bantları temizlenir ve yedek bileşen için hazırlanır.

BGA Yeniden işleme istasyonu Değiştirme bileşeni, doğru konumlandırmayı sağlamak için mikroskop kullanarak PCB'deki lehim bantlarıyla hizalandırılır.bileşen PCB'ye yerleştirilir ve tekrar ısıtılır.Lehimleme, bileşen ve PCB arasında güçlü ve güvenilir bir bağlantı oluşturarak geri akış yapar. Vakum sistemi, bileşeni geri akış sürecinde yerinde tutmaya yardımcı olur.Bileşenlerin düzgün bir şekilde hizalandırılmasını ve hareketlerinin önlenmesini sağlar..

Tüm süreç boyunca bileşenlerin veya PCB'nin hasar görmesini önlemek için doğru ve kontrollü bir sıcaklığın korunması çok önemlidir.bileşen veya PCB arızasına yol açanBGA yeniden işleme istasyonunun sıcaklık kontrol sistemi, yeniden işleme süreci boyunca sıcaklığın dikkatli bir şekilde düzenlenmesini sağlar ve hasar riskini en aza indirir.

Sonuç olarak, BGA yeniden işleme istasyonu, PCB'lerde BGA bileşenlerinin çıkarılması ve değiştirilmesi için kullanılan özel bir ekipmandır.Bu reflow lehimleme süreci kullanır ve bir ısıtıcı gibi çeşitli bileşenleri içerir, bir sıcaklık kontrol sistemi, bir mikroskop ve bir vakum sistemi.veya elektronik üretim endüstrisindeki değişiklikler.

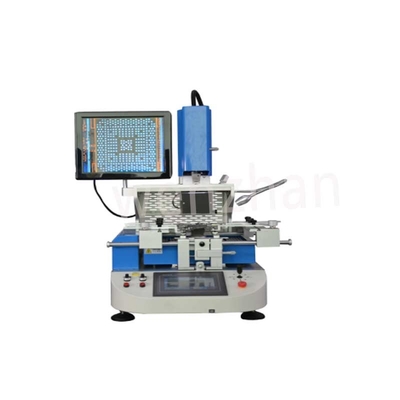

BGA yeniden işleme istasyonu
Model:WDS-620
1Otomatik ve El İşletim Sistemi
2. 5 milyon CCD kamerası optik hizalama sistemi montaj hassasiyeti: ± 0.01mm
3. MCGS dokunmatik ekran kontrolü
5Lazer konumu.
6Onarım başarısı % 99.99.

Sıcaklık Kontrol Sistemi

1. 8 bölüm sıcaklığı aynı anda ayarlanabilir,Bu sıcaklık eğrilerinin binlerce grubunu kurtarabilir;
2. Büyük alan IR ısıtıcısı, çalışma sırasında PCB deformasyonundan kaçınmak için PCB'nin alt kısmını önceden ısıtır;
3Yüksek hassasiyetli K tipi termokople kapalı döngü kontrolü ve PID parametre kendiliğinden ayarlama sistemi, sıcaklık hassasiyeti kontrolü ± 1 °C;
4. Birçok tür titanyum alaşım BGA tuyere kolay kurulum için 360 derece döndürülebilir sağlar;

Üst ısıtıcı ((1200w)
1. Hava çıkışı tasarımı odak ısıtmasını sağlar, etkili
Başarı oranını artırmak için;
2.Yukarı hava akışı ayarlanabilir.
3Farklı çipler için farklı boyutlara sahip nozeller
