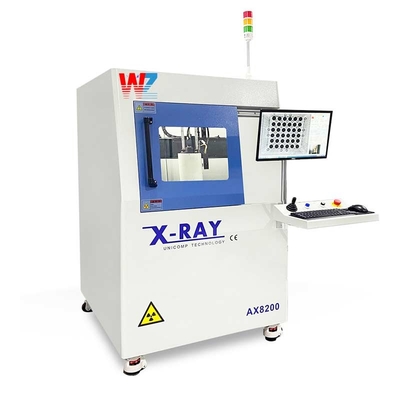

Otomatik SMT PCB Montaj Makinesi X Ray İnceleme X Ray Makinesi

PCB X-Ray İncelemesi, Baskılı Devre Kartlarının (PCB'ler) tahrip etmeyen test ve incelemesi için kullanılan bir makinedir. PCB'deki elektronik bileşenlere ve lehim bağlantılarına nüfuz etmek için X ışınlarını kullanır, iç yapının ayrıntılı bir görünümünü sağlar ve herhangi bir kusur veya hatayı belirler.

1. Hazırlık: PCB, inceleme odası içinde hareketli bir platforma veya konveyör bandına yerleştirilir. X ışını penetrasyonunu engelleyebilecek herhangi bir koruyucu kapak veya bileşen çıkarılır.
2. X-ışını Kaynağı: Makine, kontrollü miktarda X-ışını yayan bir X-ışını tüpünden oluşur. X-ışını enerji seviyesi, PCB malzemelerinin yoğunluğuna ve kalınlığına göre ayarlanabilir.
3. X-ışını Tarama: X-ışını kaynağı PCB'ye yönlendirilir ve X-ışınları bileşenlerden ve lehim bağlantılarından geçer. PCB'ye nüfuz eden X-ışınları, dijital bir dedektör sistemi tarafından yakalanır.
4. Görüntü Oluşturma: Yakalanan X-ışını sinyalleri, PCB'nin iç yapısının ayrıntılı bir görüntüsünü oluşturmak için makinenin yazılım algoritması tarafından işlenir. Yazılım, daha iyi analiz için X-ışını görüntüsünün kontrastını, keskinliğini ve çözünürlüğünü artırır.
5. Kusur Tespiti: X-ışını görüntüsü, herhangi bir kusur veya hatayı tespit etmek için yazılım tarafından analiz edilir. Bunlar arasında lehimleme sorunları, lehim bağlantılarında boşluk veya çatlakların varlığı, bileşenlerin yanlış hizalanması, elektriksel kısa devreler veya açık devreler bulunabilir.
6. İnceleme Analizi: İnceleme sonuçları, operatörün veya teknisyenin değerlendirmesi için bir monitörde görüntülenir. Yazılım, bileşen boyutlarının, mesafelerin ve açıların doğru analizi için ölçüm araçları sağlayabilir.

• Elektronik Üretimi: Lehim bağlantılarının bütünlüğünü incelemek, PCB'deki elektronik bileşenlerin uygun bağlantısını ve hizalanmasını sağlamak için kalite kontrol süreci sırasında kullanılır.
• Arıza Analizi: Ürün arızaları veya arızaları durumunda, X-ışını incelemesi, iç yapıları inceleyerek ve boşluklar, çatlaklar veya delaminasyon gibi herhangi bir üretim hatasını tespit ederek temel nedeni belirlemeye yardımcı olur.
• Sahteciliğin Tespiti: X-ışını incelemesi, iç yapılarını orijinal bileşenlerle karşılaştırarak sahte elektronik bileşenleri ortaya çıkarabilir, böylece elektronik cihazlarda sahte parçaların kullanılmasını önler.
• Araştırma ve Geliştirme: PCB X-Ray İncelemesi ayrıca, yeni malzemeleri analiz etmek, yeni lehimleme tekniklerini değerlendirmek ve daha iyi performans ve güvenilirlik için PCB tasarımlarını optimize etmek için araştırma ve geliştirme laboratuvarlarında kullanılır.

X-Işını, yüksek enerjili elektronların bir metal hedefle çarpışmasını sağlamak için bir katot ışın tüpü kullanır. Çarpışma süreci sırasında, elektronların ani yavaşlaması nedeniyle, kaybedilen kinetik enerji X-Işını şeklinde serbest bırakılacaktır. Görünümle tespit edilemeyen numunenin konumu için, farklı yoğunluklardaki malzemelere nüfuz ettikten sonra X-Işınının ışık yoğunluğundaki değişiklik, ışık yoğunluğundaki değişikliği kaydetmek için kullanılır. Analitin içindeki sorunlu alanı, analiti yok ederken gözlemleyin.

X-RAY ekipmanının tespit prensibi temel olarak X-ışını projeksiyon mikroskobudur. Yüksek voltaj etkisi altında, X-ışını emisyon tüpü test numunesinden (PCB kartı, SMT vb. gibi) X-ışınları üretir ve daha sonra numune malzemesinin kendi yoğunluğuna ve atom ağırlığına göre, X-ışınları da farklı emilimlere sahip olacaktır. Görüntü alıcısında bir görüntü oluşturmak için miktar. Ölçülen iş parçasının yoğunluğu, X-ışınlarının yoğunluğunu belirler ve yoğunluk ne kadar yüksekse, gölge o kadar koyu olur. X-ışını tüpü ne kadar yakınsa, gölge o kadar büyük olur ve bunun tersi de geçerlidir, gölge o kadar küçüktür, bu geometrik büyütme prensibidir. Elbette, sadece iş parçasının yoğunluğunun X-ışınlarının yoğunluğu üzerinde bir etkisi yoktur, aynı zamanda X-ışınlarının yoğunluğu da konsoldaki güç kaynağının voltajı ve akımı aracılığıyla ayarlanabilir. Operatör, görüntü boyutu, görüntünün parlaklığı ve kontrastı gibi görüntüleme durumuna göre görüntüleme durumunu serbestçe ayarlayabilir ve ayrıca otomatik navigasyon fonksiyonu aracılığıyla iş parçasının bir bölümünü serbestçe ayarlayabilir ve tespit edebilir.

Sonuç olarak, PCB X-Ray İncelemesi, PCB'lerin tahrip etmeyen bir incelemesini sağlamak için X-ışını teknolojisi, görüntüleme yazılımı ve analiz araçlarının bir kombinasyonunu kullanır. Elektronik ürünlerin kalitesini, güvenilirliğini ve performansını sağlamaya yardımcı olur ve elektronik üretim endüstrisinde temel bir araçtır.

• Cihaz uygun maliyetlidir ve güçlendiricilerin ve yüksek çözünürlüklü FPD'nin esnek seçimini destekler
• Sistem, yüksek çözünürlüklü gerçek zamanlı görüntüleme için 600X büyütmeye sahiptir
• Kullanıcı dostu arayüz, çeşitli işlevler ve grafiksel sonuçlar için destek
• İsteğe bağlı CNC yüksek hızlı hareket otomatik ölçüm işlevini destekleyin

• 4/2 (isteğe bağlı 6 inç) görüntü yoğunlaştırıcı ve megapiksel dijital kamera;
• 90KV/100KV-5 mikron X-ışını kaynağı;
• Algılama programı yazmak için basit fare tıklama işlemi;
• Yüksek algılama tekrarlanabilirliği;
• Artı veya eksi 60 derecelik dönüş ve eğim, numuneleri tespit etmek için benzersiz bir görüş açısı sağlar;
• Yüksek performanslı sahne kontrolü;
• Büyük navigasyon penceresi - kusurlu ürünleri kolayca bulma ve tanımlama;
• Otomatik BGA algılama programı, her BGA'nın kabarcıklarını algılar, müşteri gereksinimlerine göre kararlar verir ve Excel raporları çıkarır.

• Metal malzemeler ve parçalar, plastik malzemeler ve parçalar, elektronik bileşenler, elektronik bileşenler, LED bileşenler vb. içindeki iç çatlakların ve yabancı cisimlerin tespiti, BGA, devre kartları vb. iç yer değiştirmelerin analizi; Kusurlar, mikroelektronik sistemler ve sızdırmazlık bileşenleri, kablolar, armatürler, plastik parçaların iç analizi.

• IC, BGA, PCB/PCBA, yüzeye montaj işlemi lehimlenebilirlik testi vb.
