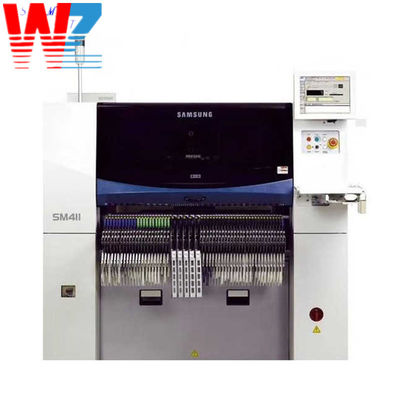

SMT PCB Montaj Hatı SM411 Hanwha Samsung Al ve Yer Makinesi

The SM411 pick and place machine is an advanced equipment used in the electronics manufacturing industry for high-speed and accurate placement of surface mount components onto printed circuit boards (PCBs)Yerleştirme doğruluğunu, hızını ve çok yönlülüğünü artıran geniş bir işlevsellik ve özellik yelpazesi sunar.

• Bileşen Yerleştirme: SM411 seçme ve yerleştirme makinesi, yüzey montaj bileşenlerinin PCB'lere doğru yerleştirilmesine uzmanlaşmıştır.Gelişmiş görme sistemleri ve robotik kolları kullanarak besleyicilerden bileşenleri doğru bir şekilde seçip PCB'deki belirlenmiş yerlere yerleştirir..
• Yüksek Hızlı Yerleştirme: Makine, bileşenlerin hızlı ve verimli bir şekilde yerleştirilmesini sağlayan yüksek hızlı çalışmaya sahiptir.Hızlı dönüş sürelerini ve daha iyi üretim verimliliğini sağlamak.
• Bileşen Uygunluğu: SM411 seçme ve yerleştirme makinesi, dirençler, kondansatörler, entegre devreler (IC'ler), toplu ızgara dizileri (BGAs),Dört düz kurşunsuz (QFN)Çeşitli bileşen boyutlarına ve tiplerine sahip olup, çeşitli PCB montaj gereksinimleri için uygundur.
• Görme Sistemleri ve Hizalama: Makine, bileşenlerin kesin hizalamasını ve denetimini sağlayan gelişmiş görme sistemleriyle donatılmıştır.Bu sistemler bileşenlerin konumlarını ve yönlerini doğru tanımlamak için kameralar ve görüntü işleme algoritmaları kullanır, yerleştirme sürecinde uygun hizalama sağlamak.
• Besleyici Esnekliği: SM411 makinesi bant besleyicileri, çubuk besleyicileri ve tepsiler besleyicileri de dahil olmak üzere çeşitli besleyici türlerini destekler.Farklı bileşen türlerinin ve ambalaj biçimlerinin kolay ve verimli bir şekilde işlenmesini sağlar, sorunsuz ve kesintisiz üretimi sağlar.
• Akıllı besleyici yönetimi: Makine akıllı besleyici yönetimi yeteneklerine sahiptir.bileşen kullanımını optimize etmek ve üretim süreleri arasındaki kurulum süresini azaltmakBu özellik üretkenliği arttırır ve operasyonel hataları en aza indirir.

SM411 seçme ve yerleştirme makinesi, aşağıdakileri içeren çok çeşitli PCB montaj uygulamaları için uygundur:

• Yüzey Montaj Teknolojisi (SMT) Montajı: Yüzey montaj bileşenleri olan PCB'lerin üretiminde kullanılır. Makine bileşenleri PCB bantlarına doğru bir şekilde yerleştirir,Sonraki lehimleme işlemi sırasında hassas hizalama ve güvenilir lehim bağlantıları sağlamak.
• Prototip Geliştirme: Makine prototip geliştirme ve küçük ölçekli üretim için idealdir. Esnekliği ve hızlı kurulum süresi PCB tasarımlarının hızlı tekrarlanmasını ve doğrulanmasını sağlar,verimli ürün geliştirme döngülerinin kolaylaştırılması.
• Orta ve yüksek hacimli üretim: SM411 makinesi orta ve yüksek hacimli üretim ortamları için uygundur.Yüksek hızlı yerleştirme yetenekleri ve verimli besleyici yönetimi, büyük miktarda PCB'nin hızlı ve güvenilir bir şekilde montaj edilmesini sağlar.
• Çoklu Proje Üretimi: Makine, aynı üretim sırasında farklı PCB tasarımlarının üretildiği çoklu proje üretimini işleyebilir.,Dinlenme sürelerini en aza indirmek ve çeşitli PCB montajlarının verimli üretimini kolaylaştırmak.
• Otomotiv, Tüketici Elektronik ve Telekomünikasyon: SM411 seçme ve yerleştirme makinesi, otomotiv, tüketici elektroniği ve telekomünikasyon da dahil olmak üzere çeşitli endüstrilerde uygulamalar bulur.Bu sektörlerin yüksek kalite ve güvenilirlik gereksinimlerini karşılar, bileşenlerin doğru ve tutarlı bir şekilde yerleştirilmesini sağlar.

SM411 seçme ve yerleştirme makinesi, PCB montajında yüksek hızlı ve hassas bileşen yerleştirme için gelişmiş işlevsellik sağlar.Elektronik ürünlerin verimli üretimini ve güvenilir performansını sağlamak.

Yüksek Hızlı Esnek Monter

As a general component placer whose vision system is reinforced based on the platform of the SM471 high speed chip shooter and whose chip placement speed is the highest among the same class component placers, SM481, aynı sınıfın bileşen yerleştiricileri arasında en yüksek olan 39.000 CPH'lik bir çip yerleştirme hızı gerçekleştirdi.Bir portre ve on iğneli bir kafa ve yeni uçuş vizyonu uygulayarak ve toplama ve yerleştirme hareketini en üst düzeye çıkararakEk olarak, 0402 ((01005 inç) çiplere ve 42mm IC'lere kadar uygulanabilir.Yüksek hızlı ve yüksek hassasiyetli elektrikle çalıştırılan besleyiciler uygulayarak gerçek verimliliği ve yerleştirme kalitesini iyileştirdiAyrıca, SM serisi pnevmatik besleyicileri ile uyumlu olarak tasarlandığı için, müşterinin işletme rahatlığını en üst düzeye çıkarır.

• 39,000 CPH ((Optimum)
• 1 portre x 10 spindle/başı
• Uygulanabilir parçalar: 0402 ((01005 inç) ~ 42mm ((H15mm)
• Uygulanabilir PCB: 460 ((L) x 400 ((W) ((Standard)
• Maks. 740 ((L) x 460 ((W) ((Optional)
• Yüksek Hızlı, Yüksek Hassasiyetli ve Elektrikle Yürütülen Besleyici
  • Otomatik alım pozisyonu hizalama fonksiyonu
  • SM pnevmatik besleyici ile uyumlu
• Yeni Vakum Sistemi ve Optimize Alım/Yerileştirme Hareketi
• SMART besleyici
  • Dünyanın ilk Otomatik Yükleme ve Otomatik Splicing
• İşinizde Yeni Enerji
• Yeni Bir Vakum Sistemi Uyguluyor
• Temmuz 2013

Gelişmiş Yüksek Hızlı Esnek Monter

BGA ve CSP'nin Polarite Tanıma Parçası

Aynı sınıf çip yerleştiriciler arasında en yüksek yerleştirme hızını, 10 iğneli yeni bir uçan baş mekanizması ve optimize edilmiş toplama / yerleştirme hareketi uygulayarak gerçekleştirir.

Orijinal On-the-Fly görüntü tanıma teknolojisini uygulayarak, parça alımından sonra durmadan parça tanıma imkanı verdiği için,SM481 modeli, parça yerleştirme hızını en aza indirme pozisyonu ve yerleştirme pozisyonu arasında hareket etme süresini en aza indirerek ve tanıma süresini neredeyse sıfıra indirerek en üst düzeye çıkarır..

39.000 CPH'nin süper yüksek yerleştirme hızını gerçekleştirir.

Yerleştirme doğruluğunu düzeltme sistemi

Çip ±50μm ((Cpk ≥1.0)

Yeni yükseltilmiş yerleştirme doğruluğu kalibrasyon sistemi, parçaların güvenilir bir şekilde yerleştirilmesini sağlamak için alım noktası kaymasını, baş kaymasını, C / V kaymasını vb. otomatik olarak kontrol eder ve düzeltir.

Absolute doğruluk ±50μm ((Cpk 1)

Elektrikli Yüksek Hızlı ve Yüksek Hassasiyetli Besleyici

Elektrikli SM besleyici

• 0603/2P/4P'nin entegre kullanımına izin verir.
• Eşzamanlı alım hızını artırmak için besleyici arasındaki alım pozisyonunu otomatik olarak hizalama fonksiyonu ile donatılmıştır.
• Parça tedarikinin istikrarını artırmak için çeşitli parça tedarik hızlarını ayarlayabilir.
• Otomatik besleme alanı tanıma fonksiyonu

SM pnevmatik besleyici ile uyumlu

SM akıllı besleyici

• Otomatik Splicing ve Otomatik Yükleme işlevleriyle donatılmış dünyanın ilk besleyicisi
  • Normalde elle yapılan parça rulo değiştirme için ekleme işlemini otomatikleştirerek çalışma kolaylığını ve gerçek üretkenliği en üst düzeye çıkarır.

• Pnömatik yolun optimize edilmesi nedeniyle parça yerleştirilmesinin en düşük gecikmesi
• Bir vakum pompası uygulayarak dengelenmiş parça alımını ve minimize edilmiş hava tüketimini gerçekleştirir

Parçalara ve PCB'lere daha fazla uygulanabilirlik

Yeni Bir Işıklandırma Sistemi Uyguluyor

• 0402 ((01005 inç) - 42mm ((H15mm) ve BGA/CSP parçalarına uygulanabilir
• LED'lere ve ekranlara uygulanan uzun levhalar için en fazla 740 ((L) x 460 ((W) PCB'ye uygulanır
• Solda ve sağda sırasıyla güvenilir bir kamera ile donatılarak tüm alım pozisyonunun otomatik tanınmasını destekler

Üç aşamalı aydınlatma sistemleri ((Side, Coaxial ve External aydınlatma) kullanarak BGA, CSP vb. dahil olmak üzere tuhaf şekilli parçalara daha fazla uygulanabilirlik.
