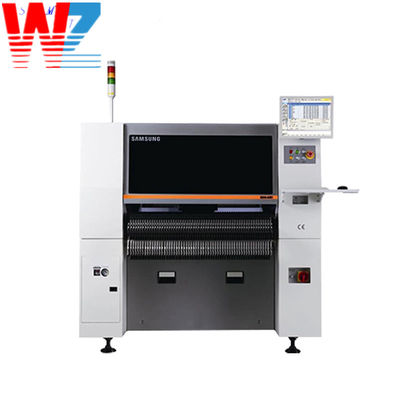

SMT SM320 SM321 SM421 SM431 Samsung Al ve Yerleştir Makinesi

SMT SM320 SM321 SM421 SM431 Samsung Al ve Yerleştir Makinesi
Marka Adı
SAMSUNG
Ürün modeli
SM320 SM321 SM421 SM431
Adedi
1 adet
Birim fiyat
21116$~28169$
Ödeme yöntemi
T/T, Western Union, PayPal, Kredi Kartı
Tedarik kapasitesi
3000
Ürün Ayrıntıları
Vurgulamak:

SM320 Samsung Toplama ve Yerleştirme Makinesi

,

SM431 Samsung Al ve Yerleştir Makinesi

,

Kullanıcı Dostu Samsung Chip Monter
Name: SAMSUNG SM320 SM321 SM421 SM431
Brand: SAMSUNG
Model: SAMSUNG SM320 SM321 SM421 SM431
Specification: SMT Alma ve Yerleştirme Makinesi
Condition: Orijinal
Stock: Büyük
Shipment: zamanında sevkiyat
Warranty: 1 Yıl
Delivery: Fedex, ups, dhl, gerektiği gibi
Package: Tahta sandık
Ürün Tanımı
Ayrıntılı özellikler ve özellikler
SMT Al ve Yerleştir Makinesi SAMSUNG SM320 SM321 SM421 SM431 Al ve Yerleştir Makinesi

SMT seçme ve yerleştirme makinesi, genel olarak SMT'deki en kritik ve pahalı ekipmandır. Elektronik bileşenleri monte etmek için bir cihazdır.PCB iletim ve rulman organizasyonu, sürücü sistemi, konumlandırma ve hizalama sistemi, besleyici, optik tanıma sistemi, sensör ve bilgisayar kontrol sistemi.

Ürün Uygulama
Adı: Samsung SM320 SM321 SM421 SM431
Marka: Samsung
Model: SAMSUNG SM320 SM321 SM421 SM431
Spesifikasyon: SMT toplama ve yerleştirme makinesi
Durum: orijinal
Kalite: En iyi kalitesi
Varlık: büyük
Ödeme: T/T gönderimden önce
Gönderi: Zamanında sevkiyat
Garanti: 1 yıl
Teslimat: FedEx, UPS, DHL, gerekirse.
Paket: ahşap kasa
Samsung SM431 makinesi
PCB boyutu: 460 x 460 (1PCB)
Yumurta hızı: 21,000CPH
Bileşen: 0402mm Çip 12mm'ye
Besleyici: 84 adet 8 mm besleyici
Samsung SM431 parametreleri
  1. Hız 55,000CPH (En iyi durum)
  2. Çift kollu Y ekseni çift servo tahrik sistemi
  3. Kollar toplamda 16 yerleştirme başı Yüksek hızlı uçuş görüntü tanıma sistemi - Uyum sağlayacak bileşenler: 0402mm Chip to □ 12mm - Montaj doğruluğu: ± 50μm @ 3σ
  4. Yeni SM besleme sistemi için - Durmaksızın besleyici için - demiryolu yolu besleyici için -LED Ekranları besleyici durumunu gösterir
  5. Çift aktarım sistemi - Çift aktarım modu: 330 x 250 (2 PCB) - Tek aktarım modu: 460 x 460 (1 PCB)
  6. 84 8mm besleyici koyabilirsiniz
  7. Ön ve arka çalışma LCD ekranı
  8. Otomatik ağız değiştirme cihazı
  9. Windows XP işletim sistemi
  10. Güvenlik kapağı
  11. Çantası
SAMSUNG SM320 Özellikleri
Model SAMSUNG SM320
Bileşen Tanıma Modu Uçuş Görünümü + Sahne Görünümü
Bileşenler CHIP 1608 18500 CPH (IPC9850)
SOP 15000 CPH (IPC9850)
QFP 5500 CPH (IPC9850)
Sabit Kamera Görme Sistemi 1.4 SEC/QFP208 ((TRAY SUPPLY STANDARD)
Montaj doğruluğu CHIP/QFP ±50 18500 cph/h
Uçuş Görüşü

1005 ~ 22mmIC

(Seçim:0603~12mmIC/0402~7mmIC)
Standart sahne görüşü ((FOV 35) 32mmIC ((Pitch 0.4mmQFP/0.75mmBGA/~55mm(MFOV))
Standart sahne görüşü (FOV 45) 42mmIC ((Pitch 0.5mmQFP/1.0mmBGA/~55mm(MFOV))
Standart sahne görüşü ((FOV 20) 17mmIC ((Pitch 0.3mmQFP/0.5mmBGA) Min.lead pitch (QFP)
FOV10 0.3mm ((QFP) /0.65mm ((BGA) Min.Ball pitch (BGA)
FOV15 0.5mm ((QFP) /0.75mm ((BGA)
FOV25 0.5mm ((QFP) /0.75mm ((BGA)
Maks.Büyüklük H12mm ((Uçan kamera standardı)
H15mm ((Uçan kamera standardı)
PCB boyutu Min boyut:50 ((L) * 40 ((W)

Maks. büyüklüğü:460 ((L) * 400 ((W)

Seçenek: 510*460,640*510
PCB kalınlığı 0.38mm-4.2mm.
Besleyici miktarı 120ea/112ea (docking cart)
Güç kaynağı AC220/220/240V ((50/60HZ,3 FASE) ((Option:340/380/415V)
Hava kompresörü 260 NI/MIN
Ağırlık 1800KG
Boyut 1650 L*1680 D*1530 H

Popüler SM320, çok esnek, kullanıcı dostu ve çok güvenilir.Her biri uçuşta 6 tamamen farklı bileşenin hizalandırılmasını sağlayan bireysel aydınlatma ileYukarı bakan kamera, bileşenlerin 0.4 mm'lik kurşun mesafesine kadar yerleştirilmesini sağlar.

Samsung SM421 Özellikleri
Model Adı Samsung SM421
Düzleştirme

Uçan Görüş + Sahne Görüşü

(Büyük bir taşıyıcı kurulursa, sadece bir sahne görüşü kurulabilir)
İskele sayısı 6 Spindle × 1 Gantry
Yerleştirme oranı Uçan Görüş

Çip 1608 21,000 CPH (IPC9850)

SOP 15,000 CPH (IPC9850)

QFP 5,500 CPH (IPC9850)
Yerleştirme Doğruluğu Çip/QFP

Doğruluk: ±50@±3σ/Chip

±30@±3σ/QF

(Standart yongalara dayanarak)
Bileşen Uçan Görüş 0603 ~ 22mm IC

Standart Sahne Görüşü (FOV35)

~32mm IC (Bölüm Atışı 0.3mm)

~55mm (MFOV)

İsteğe bağlı aşama görüşü (FOV45)

~42mm IC (Bölüm Çanlığı 0.4mm)

~55mm (MFOV)

Maks. Yükseklik

H = 12mm (Uçan Kamera Standartı)

H = 12mm (Scene Kamera Standartı)
Tahta Boyutu En az 50 ((L) * 40 ((W)

Tek şerit (maksimum)

400mm ((L) * 400mm ((W)

510mm ((L) * 460mm ((W) (Önerilen)

610mm ((L) * 510mm ((W) (Önerilen)

İki şeritli (maksimum) -

PCB kalınlığı 0.38~4.2mm
Besleyici Kapasitesi 120ea/112ea (Docking Cart)
Kullanım Güç AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz, 3Phase)


En fazla 4.7kVA

Hava tüketimi 0.5 ~ 0.7MPa (5.1 ~ 7.1kgf/cm2)


260N/min
Kütle (kg) Yaklaşık 1.680
Dış Boyut (mm) 1,650 ((L) x 1,690 ((D) x 1,535 ((H)
SMT SM320 SM321 SM421 SM431 Samsung Al ve Yerleştir Makinesi 0 SMT SM320 SM321 SM421 SM431 Samsung Al ve Yerleştir Makinesi 1 SMT SM320 SM321 SM421 SM431 Samsung Al ve Yerleştir Makinesi 2 SMT SM320 SM321 SM421 SM431 Samsung Al ve Yerleştir Makinesi 3
Smt toplama ve yerleştirme makinesi 6 başlı smt421
  1. Toplama-yer değiştirme-konum-yerleştirme ve diğer işlevler
  2. Hızlı ve doğru
  3. Farklı boyutlardaki pcb panelleri kullanılabilir
  4. Üretim verimliliğini artırmak ve üretim maliyetlerini azaltmak
Diğer ürünler

Şirketimiz her türlü SMT makinesini ve ilgili ürünleri tedarik ediyor:

  • SMT ekipmanları ve aksesuarları, nozeller, besleyici, besleyici parçaları, filtreler, rehberler, bantlar, morterler, kemerler, silindirler, smt yağları / yağlayıcılar, sensörler vb.
  • Fuji, Juki, Yamaha, Samsung, Siemens, Sony... hepsi büyük stoklarda.
