| Adedi: | 1 adet |
| fiyat: | 21116$~28169$ |
| Standart ambalaj: | 1. Tahta sandık ve vakum paketi 2. İhtiyaçlarınız doğrultusunda |
| Teslim süresi: | 3 gün |
| Ödeme yöntemi: | T/T, Western Union, Paypal, Kredi kartı |
| Tedarik kapasitesi: | 3000 |
SMT seçme ve yerleştirme makinesi, genel olarak SMT'deki en kritik ve pahalı ekipmandır. Elektronik bileşenleri monte etmek için bir cihazdır.PCB iletim ve rulman organizasyonu, sürücü sistemi, konumlandırma ve hizalama sistemi, besleyici, optik tanıma sistemi, sensör ve bilgisayar kontrol sistemi.
Ürün Uygulama
Adı:Samsung SM320 SM321 SM421 SM431
Marka: SAMSUNG
Model:SAMSUNG SM320 SM321 SM421 SM431
Spesifikasyon: SMT PICK AND PLACE MACHINE
Durum:Orijinal
Kalite:En iyi kalite
Stok: büyük
Ödeme:T/T gönderimden önce
Gönderen: Zamanında gönderilen
Garanti: 1 yıl
Teslimat: FedEx, UPS, DHL, gereksinimlere göre
Paket: ahşap kasa
Samsung SM431 makinesi
PCB boyutu 460 x 460 (1PCB)
Patch hızı 21,000CPH
Bileşen:0402mm 12mm'ye çip
84 adet 8 mm besleyici
Samsung SM431 parametreleri
1) Hız 55,000CPH (En iyi durum)
2) Çift kollu Y ekseni çift servo tahrik sistemi
3) toplamda 16 yerleştirme başı
Yüksek hızlı uçuş görüntü tanıma sistemi
- Adapte edilecek bileşenler: 0402mm Çip
- Montaj doğruluğu: ± 50μm @ 3σ
4) Yeni SM besleme sistemi için
- Sürekli besleyici için
- demiryolu besleyicisi için
-LED, besleyici durumunu gösterir
5) Çift şanzıman sistemi
- Çifte transfer modu: 330 x 250 (2 PCB)
- Tek transfer modu: 460 x 460 (1PCB)
6) 84 8mm besleyici koyabilir
7) Ön ve arka işletimli LCD ekran
8) Otomatik ağız değiştirme cihazı
9) Windows XP işletim sistemi
10) Güvenlik kapağı
11) Kit
| Model | SAMSUNG SM320 |
| Bileşen Tanıma Modu | Uçuş Görünümü + Sahne Görünümü |
| Bileşenler | CHIP 1608 18500 CPH (IPC9850) |
| SOP 15000 CPH (IPC9850) | |
| QFP 5500 CPH (IPC9850) | |
| Sabit Kamera Görme Sistemi | 1.4 SEC/QFP208 ((TRAY SUPPLY STANDARD) |
| Montaj doğruluğu | CHIP/QFP ±50 18500 cph/h |
| Uçuş Görüşü |
1005 ~ 22mmIC (Seçim:0603~12mmIC/0402~7mmIC) |
| Standart sahne görüşü ((FOV 35) | 32mmIC ((Pitch 0.4mmQFP/0.75mmBGA/~55mm(MFOV)) |
| Standart sahne görüşü (FOV 45) | 42mmIC ((Pitch 0.5mmQFP/1.0mmBGA/~55mm(MFOV)) |
| Standart sahne görüşü ((FOV 20) | 17mmIC ((Pitch 0.3mmQFP/0.5mmBGA) Min.lead pitch (QFP) |
| FOV10 | 0.3mm ((QFP) /0.65mm ((BGA) Min.Ball pitch (BGA) |
| FOV15 | 0.5mm ((QFP) /0.75mm ((BGA) |
| FOV25 | 0.5mm ((QFP) /0.75mm ((BGA) |
| Maks.Büyüklük | H12mm ((Uçan kamera standardı) |
| H15mm ((Uçan kamera standardı) | |
| PCB boyutu | Min boyut:50 ((L) * 40 ((W) |
|
Maks. büyüklüğü:460 ((L) * 400 ((W) Seçenek: 510*460,640*510 |
|
| PCB kalınlığı | 0.38mm-4.2mm. |
| Besleyici miktarı | 120ea/112ea (docking cart) |
| Güç kaynağı | AC220/220/240V ((50/60HZ,3 FASE) ((Option:340/380/415V) |
| Hava kompresörü | 260 NI/MIN |
| Ağırlık | 1800KG |
| Boyut | 1650 L*1680 D*1530 H |
Popüler SM320, çok esnek, kullanıcı dostu ve çok güvenilir.
Her biri bireysel bir aydınlatma ile uçuşta 6 tamamen farklı bileşenlerin hizalanması için izin verir.
Komponentlerin 0.4 mm'lik kurşun mesafesine kadar yerleştirilmesini sağlayan kamera.

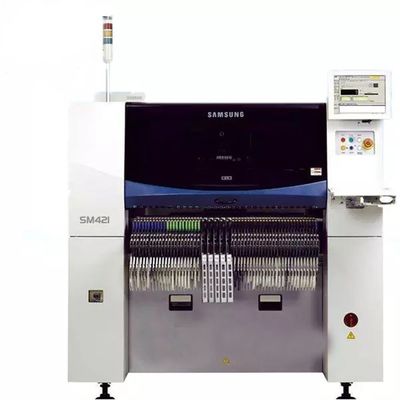

| Model Adı | Samsung SM421 | |
| Düzleştirme |
Uçan Görüş + Sahne Görüşü (Büyük bir taşıyıcı kurulursa, sadece bir sahne görüşü kurulabilir) |
|
| İskele sayısı | 6 Spindle × 1 Gantry | |
| Yerleştirme oranı | Uçan Görüş |
Çip 1608 21,000 CPH (IPC9850) SOP 15,000 CPH (IPC9850) QFP 5,500 CPH (IPC9850) |
| Yerleştirme Doğruluğu | Çip/QFP |
Doğruluk: ±50@±3σ/Chip (Standart yongalara dayanarak) |
| Bileşen | Uçan Görüş | 0603 ~ 22mm IC |
| Standart Sahne Görüşü (FOV35) |
~32mm IC (Bölüm Atışı 0.3mm) ~55mm (MFOV) |
|
| İsteğe bağlı aşama görüşü (FOV45) |
~42mm IC (Bölüm Çanlığı 0.4mm) ~55mm (MFOV) |
|
| Maks. Yükseklik |
H = 12mm (Uçan Kamera Standartı) H = 12mm (Scene Kamera Standartı) |
|
| Tahta Boyutu | En az | 50 ((L) * 40 ((W) |
| Tek şerit (maksimum) |
400mm ((L) * 400mm ((W) 510mm ((L) * 460mm ((W) (Önerilen) 610mm ((L) * 510mm ((W) (Önerilen) |
|
| İki şeritli (maksimum) | - | |
| PCB kalınlığı | 0.38~4.2mm | |
| Besleyici Kapasitesi | 120ea/112ea (Docking Cart) | |
| Kullanım | Güç | AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz, 3Phase) |
| En fazla 4.7kVA | ||
| Hava tüketimi | 0.5 ~ 0.7MPa (5.1 ~ 7.1kgf/cm2) | |
| 260N/min | ||
| Kütle (kg) | Yaklaşık 1.680 | |
| Dış Boyut (mm) | 1,650 ((L) x 1,690 ((D) x 1,535 ((H) | |
Smt toplama ve yerleştirme makinesi 6 başlı smt421
1. Al-yer değiştirme-konum-yerleştirme ve diğer işlevler
2. hızlı ve doğru
3Farklı boyutlardaki pcb panelleri kullanılabilir.
4Üretim verimliliğini artırmak ve üretim maliyetlerini azaltmak
Diğer ürünler
Şirketimiz her türlü SMT makinesini ve ilgili ürünleri tedarik ediyor:
1.SMT ekipmanları ve aksesuarları, nozeller, besleyici, besleyici parçaları, filtre, rehber, bant, morter, kemer, silindir, smt yağ / yağlayıcı, sensör vb.
2Fuji, Juki, Yamaha, Samsung, Siemens, , Sony... hepsi büyük stoklarda.
