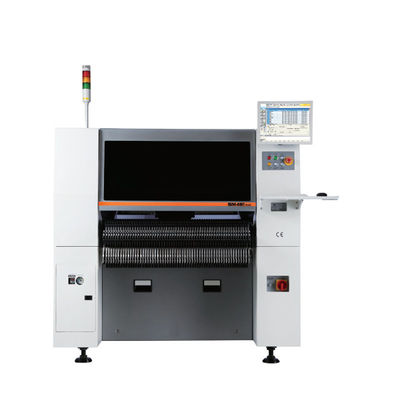

Samsung SM481 makinesi, elektronik bileşenlerin baskılı devre kartlarına (PCB'ler) verimli ve doğru bir şekilde montajı için tasarlanmış, yüksek hızlı, yüksek hassasiyetli bir yüzeye montaj teknolojisi (SMT) pick and place makinesidir. SMT montaj sürecinde üretkenliği, doğruluğu ve esnekliği artıran bir dizi özellik ve işlevsellik sunar.
| Özellikler | SAMSUNG-HANWHA SMT pick and place makinesi | ||
|---|---|---|---|
| Model | SM471 | SM481 | SM482Plus |
| Hizalama | Uçan Görüş | Uçan Görüş+sahne görüşü | Uçan Görüş+sahne görüşü |
| Mil | 10 Mil x 2 Gantry | 10 Mil Gantry | 6 Mil 1 Gantry |
| Yerleştirme Hızı | 75.000CPH(Optimum) | 38.000CPH(Optimum) | 27.000CPH(Optimum) |
| Yerleştirme Doğruluğu | ±50μm@μ±3σ | ±30μm@μ±3σ | ±30μm@μ±3σ |
| Uygulanabilir Parçalar | Çip 0402 ~ 14mm(Y 12mm) IC, Konnektör(Kurşun Aralığı 0,4mm) BGA, CSP(Top Aralığı 0,4mm) | 0402 (01005 inç) ~□42mm (Y15mm) |
0603 (0201 inç) ~ □55mm (Y15mm) 0402 (01005 inç) (Opsiyon), ~ L75mm Konnektör |
| Kart Boyutu(mm) | 50(U) x 40(G)~510(U) x 460(G)610(U)x 460(G)(Opsiyon) | 460(U) x 400(G) (Standart) | 460(U) x 400(G) (Standart) |
| Maks. 1.500(U) x 460(G) (Opsiyon) | Maks. 1.200(U) x 510(G) (Opsiyon) | ||
| Besleyici Kapasitesi | 120ea / 112ea(Yerleştirme Arabası) (8mm'ye Göre) | 120ea / 112ea (Yerleştirme Arabası) | 120ea / 112ea (Yerleştirme Arabası) |
| Hava Tüketimi | 0,5 ~ 0,7MPa(5 ~ 7kgf/cm2) | ||
| Boyut(U.D.Y) | 1.650 x 1.690x 1.485 | 1650x1680x1530 | 1650x1680x1458 |
| Kütle(Kg) | Yaklaşık 1820 | Yaklaşık 1655 | Yaklaşık 1600 |
- Yüksek Hızlı Yerleştirme: SM481 makinesi, özellikle yüksek hacimli üretim çalışmaları için PCB'lerin hızlı ve verimli bir şekilde montajını sağlayan yüksek hızlı bileşen yerleştirmeye sahiptir. Hızlı toplama ve yerleştirme işlemleri gerçekleştirmek, verimi en üst düzeye çıkarmak ve üretim süresini en aza indirmek için gelişmiş robotik ve kontrol sistemleri kullanır.
- Hassas Bileşen Yerleştirme: Makine, yerleştirmeden önce bileşenleri doğru bir şekilde tanımlayan ve hizalayan hassas bir görüş sistemi içerir. Bu, PCB'deki doğru bileşen yönünü ve konumlandırmasını sağlar, yerleştirme hatalarını en aza indirir ve monte edilmiş kartların kalitesini artırır.
- Çok Kafalı Yerleştirme: SM481 makinesi genellikle birden fazla bileşenin aynı anda yerleştirilmesine izin veren birden fazla yerleştirme kafasına sahiptir. Bu çok kafalı yapılandırma, özellikle yüksek bileşen yoğunluğuna sahip karmaşık PCB'ler için üretim hızını ve verimliliğini daha da artırır.
- Bileşen Uyumluluğu: Makine, dirençler, kapasitörler, entegre devreler (IC'ler) ve çeşitli paket türleri gibi yüzeye montaj cihazları (SMD'ler) dahil olmak üzere çok çeşitli elektronik bileşenleri destekler. Farklı boyutlarda, şekillerde ve yönlerdeki bileşenleri işleyebilir, çeşitli montaj gereksinimlerini karşılar.
- Programlanabilir Kontrol: SM481 makinesi, operatörlerin toplama ve yerleştirme konumları, bileşen yönü ve hız profilleri gibi yerleştirme parametrelerini tanımlamasına ve ayarlamasına olanak tanıyan programlanabilir kontrol sistemleriyle donatılmıştır. Bu esneklik, belirli PCB düzenlerine ve bileşen gereksinimlerine uyacak şekilde özelleştirmeyi sağlar, yerleştirme doğruluğunu ve üretkenliği optimize eder.
Samsung SM481 makinesi, tipik olarak aşağıdaki adımları içeren SMT montaj sürecinde kullanılır:
- Bileşen Yükleme: Bileşenler, daha sonra SM481 makinesine takılan besleyicilere veya tepsilere yüklenir. Makinenin kontrol sistemi, bileşen türünü tanımlar ve işlem için uygun nozülü seçer.
- Bileşen Toplama: Seçilen nozül, vakum veya diğer mekanizmalar kullanarak bileşeni besleyiciden veya tepsiden alır. Görüş sistemi, doğru bileşen hizalamasını ve yönünü sağlar.
- Bileşen Yerleştirme: Nozül, bileşeni PCB üzerindeki belirlenen konuma hassas bir şekilde yerleştirir. Kontrol sistemi, PCB düzenine ve bileşen özelliklerine göre doğru yerleştirmeyi sağlar.
- Tekrar: Bileşenleri toplama ve yerleştirme işlemi, hız ve verimliliği artırmak için çok kafalı yapılandırmayı kullanarak PCB'deki her bir bileşen için tekrarlanır.
- İnceleme: Tüm bileşenler yerleştirildikten sonra, montajın doğruluğunu ve kalitesini doğrulamak için PCB incelemeye tabi tutulabilir.
Samsung SM481 makinesi, tüketici elektroniği, otomotiv elektroniği, telekomünikasyon cihazları ve tıbbi cihazlar dahil olmak üzere çeşitli elektronik ürünlerin montajı için elektronik üretim endüstrisinde yaygın olarak kullanılmaktadır. Yüksek hızlı, yüksek hassasiyetli yerleştirme yetenekleri, esnekliği ve programlanabilirliği ile birleştiğinde, yüksek kaliteli ve verimli SMT montaj süreçleri elde etmek için değerli bir araçtır.
